Arduino Morse Gerät
Arduino-Projekt:
Download: https://www.mktronixx.de/arduino/tastamorsScatsh.zip
Was ihr braucht:
- Arduino Board (z.B. UNO, Diecimila, Micro...)
- 16*2 LCD-Textdisplay
- Potentiometer 10k
- Taster
- 5V Stromversorgung
- PC
- 2*220 Ohm Widerstand
- USB Kabel
- PS2-Tastatur
- Außerdem noch
- Widerstand 100Kohm
- Drähte 0,14 mm2 (26 AWG)
- ggf. Lötkolben (+Lötzinn), Platine oder Steckbrett
- Piezosummer

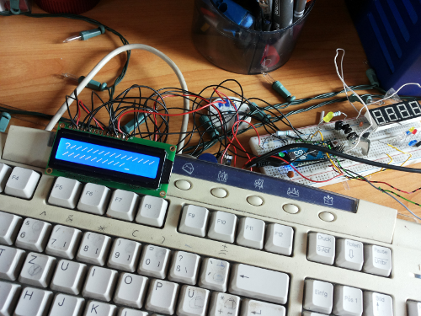

Ardumors ist ein kleines Sketch welches einen über die Tastatur eingegeben Text an einer LED ausgibt (morst).

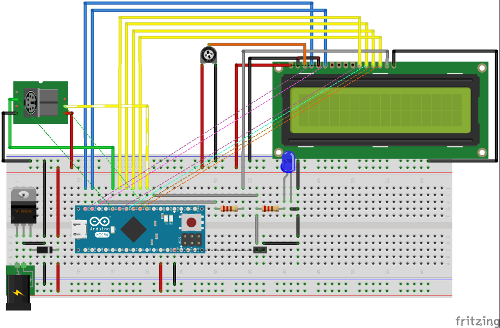

Plan (Klick vergrößert)
Die gestrichelten Linien sollten ignoriert werden, pin3 des Arduinos ist das Clocksingnal der Tastatur, pin8 Data. Die Korrektheit des Plans kann nicht 100% gewährleistet werden!
Verwendung:
Nach dem einschalten des Arduino und der Willkommensbotschaft ("ArdumorsVersion x.xx") kann angefangen werden zu Schreiben. Es sind zur Zeit maximal 32 Zeichen Möglich (die zwei Displayzeilen). Durch einen Druck auf Pfeil-Hoch gelangt man ins Menü. Mit den tasten Pfeil-Hoch und Pfeil-Runter navigiert man im Menü, mit ENTER wählt man aus. Anschließend kann man mit + und – (Achtung: Englische Tastatur!!!) die werte verändern. Anschließend drückt man erneut ENTER um zur Texteingeabe zurückzukehren.
